Componente electromecánico para control de distribución eléctrica

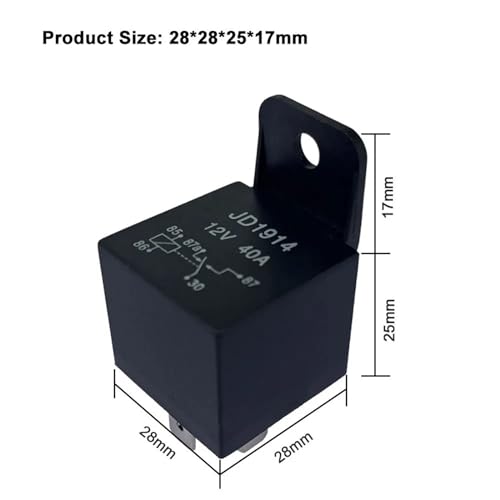

Este dispositivo pertenece a la categoría de relés electromecánicos de alta capacidad para aplicaciones en redes de corriente continua. El modelo JD1914 de 24V actúa mediante un electroimán interno que desplaza un contacto físico para abrir o cerrar un circuito secundario de hasta 40A, garantizando un aislamiento galvánico completo entre el circuito de control y el de carga.
Análisis del diagrama de conexiones (5 pines)
La configuración interna 1NO1NC se distribuye a través de cinco terminales estandarizados que facilitan la comprensión del flujo eléctrico:
- Pines de bobina para la alimentación del electroimán con veinticuatro voltios.
- Pin común que recibe la línea de alimentación principal de corriente continua.
- Pin normalmente cerrado para mantener un accesorio activo por defecto.
- Pin normalmente abierto que se activa al energizar la bobina del relé.
Ficha técnica de componentes
| Elemento | Material / Características |
|---|---|
| Contactos internos | Aleación de plata para evitar la soldadura por arco |
| Bobina interna | Cobre esmaltado de alta densidad de espiras |
| Formato físico | Cubo compacto con pestañas de fijación rápida |
| Corriente nominal | 40A a tensiones de hasta 28V CC |
Seguridad operativa integrada
La robustez de este relé electromecánico asegura que las altas intensidades de corriente no afecten a los interruptores manuales del habitáculo. Al derivar la potencia directamente desde la fuente de energía principal a través del relé, se mitigan los riesgos asociados a las caídas de tensión y se optimiza la eficiencia energética global del sistema.
